제 품 소 개

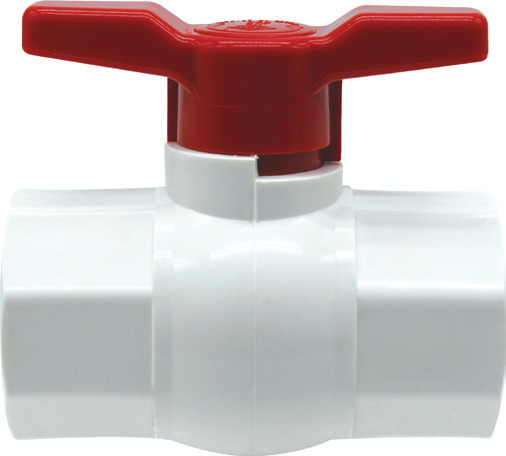

COMPACT BALL VALVE
가볍고 간단한 구조와 콤팩트한 디자인으로 생산되어 가격이 저렴합니다.
(수산양식, 비닐하우스, 농업용으로 많이 쓰임)
| FEATURES & BENEFITS |
| 150PSI @ 73Deg.F.2 |
| Compact Design |

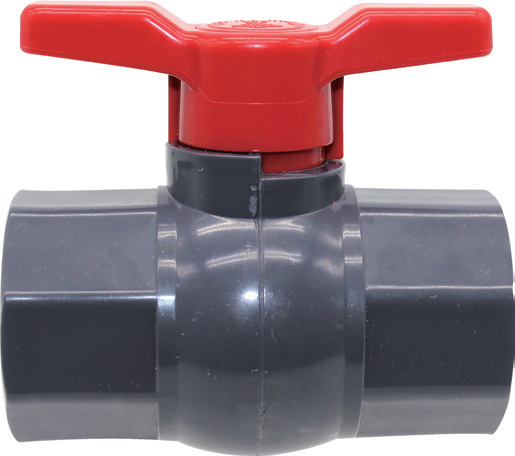

| Gray & White Colo |
| Size : 1/2" to 8" |

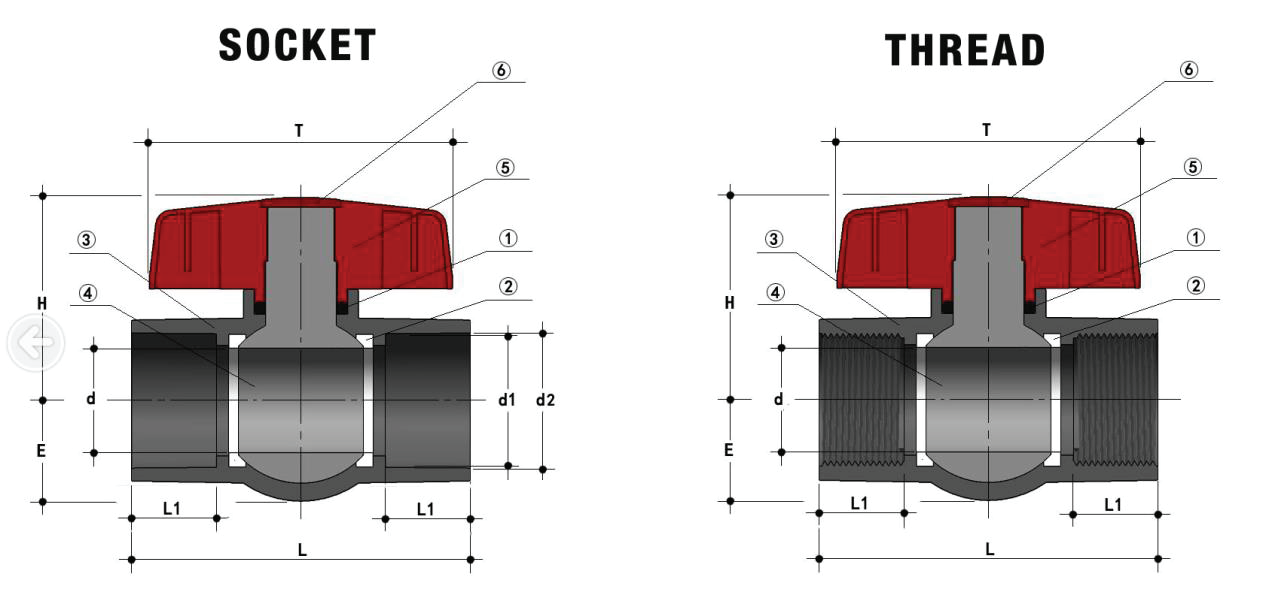

| NO. | . Part | PCS | Materials |
| 1 | O-Ring | 1 | EPDM |
| 2 | Gasket | 2 | TPE/TPF |
| 3 | Body | 1 | UPVC |
| 4 | Ball | 1 | PP |
| 5 | Handle | 1 | ABS |
| 6 | Cap | 1 | ABS |
Unit : mm
| mm | inch | DN | GB | ANSI | JIS | B.S. | CNS | L | L1 (SOCKET) | L1 (THERAD) | H+E | T |
| 15A | 1/2" | DN15 | 20 | 21.34 | 22.1 | 21.2 | 22.1 | 69.8 | 18.5 | 18 | 60.1 | 65 |
| 20A | 3/4" | DN20 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 79.2 | 22 | 22 | 69.5 | 71.8 |
| 25A | 1" | DN25 | 32 | 33.4 | 32.1 | 33.4 | 34.1 | 94.5 | 26.2 | 25 | 83.7 | 87.8 |
| 32A | 1-1/4" | DN32 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 106.8 | 26.8 | 26 | 94.5 | 99.6 |
| 40A | 1-1/2" | DN40 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 122.8 | 31.2 | 31 | 109.7 | 109.8 |
| 50A | 2" | DN50 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 142.7 | 34.5 | 34 | 129 | 127.5 |
| 65A | 2-1/2" | DN65 | 75 | 73 | 76.2 | 73 | 76.2 | 173 | 41.5 | 41.5 | 164.5 | 180 |
| 75A | 3" | DN80 | 90 | 88.9 | 89.2 | 88.7 | 89.2 | 228 | 65 | 65 | 191 | 196 |
| 100A | 4" | DN100 | 110 | 114.3 | 114 | 114.1 | 114.2 | 256 | 65.5 | 65.5 | 216 | 218.5 |
