• HQ 시리즈는 버터플라이, 볼 및 플러그 밸브 등 로터리(rotary) 밸브에 사용됩니다.

• 높은 세계시장 점유율로 2013년부터 세계 일류상품에 등재된 제품이며,

다양한 옵션이 가능한 제품입니다.

• 가볍고 견고하며 높은 내식성을 가지고 있습니다.

• 정밀한 비례제어가 가능합니다. (250:1)

• 3,000 Nm까지 24 V dc 전압 사용이 가능합니다.

• 내압 방폭(Ex db IIB T4) 및 분진 방폭(Ex tb IIIC T135°C) 옵션이 가능합니다.

• IP68 방수 등급(최대 10m, 72시간) 옵션이 가능합니다.

• 여러 통신 옵션(PROFIBUS, MODBUS, CANOpen)이 가능합니다.

• HQ 시리즈는 버터플라이, 볼 및 플러그 밸브 등 로터리(rotary) 밸브에 사용됩니다.

• 높은 세계시장 점유율로 2013년부터 세계 일류상품에 등재된 제품이며, 다양한 옵션이 가능한 제품입니다.

• 가볍고 견고하며 높은 내식성을 가지고 있습니다.

• 정밀한 비례제어가 가능합니다. (250:1)

• 3,000 Nm까지 24 V dc 전압 사용이 가능합니다.

• 내압 방폭(Ex db IIB T4) 및 분진 방폭(Ex tb IIIC T135°C) 옵션이 가능합니다.

• IP68 방수 등급(최대 10m, 72시간) 옵션이 가능합니다.

• 여러 통신 옵션(PROFIBUS, MODBUS, CANOpen)이 가능합니다.

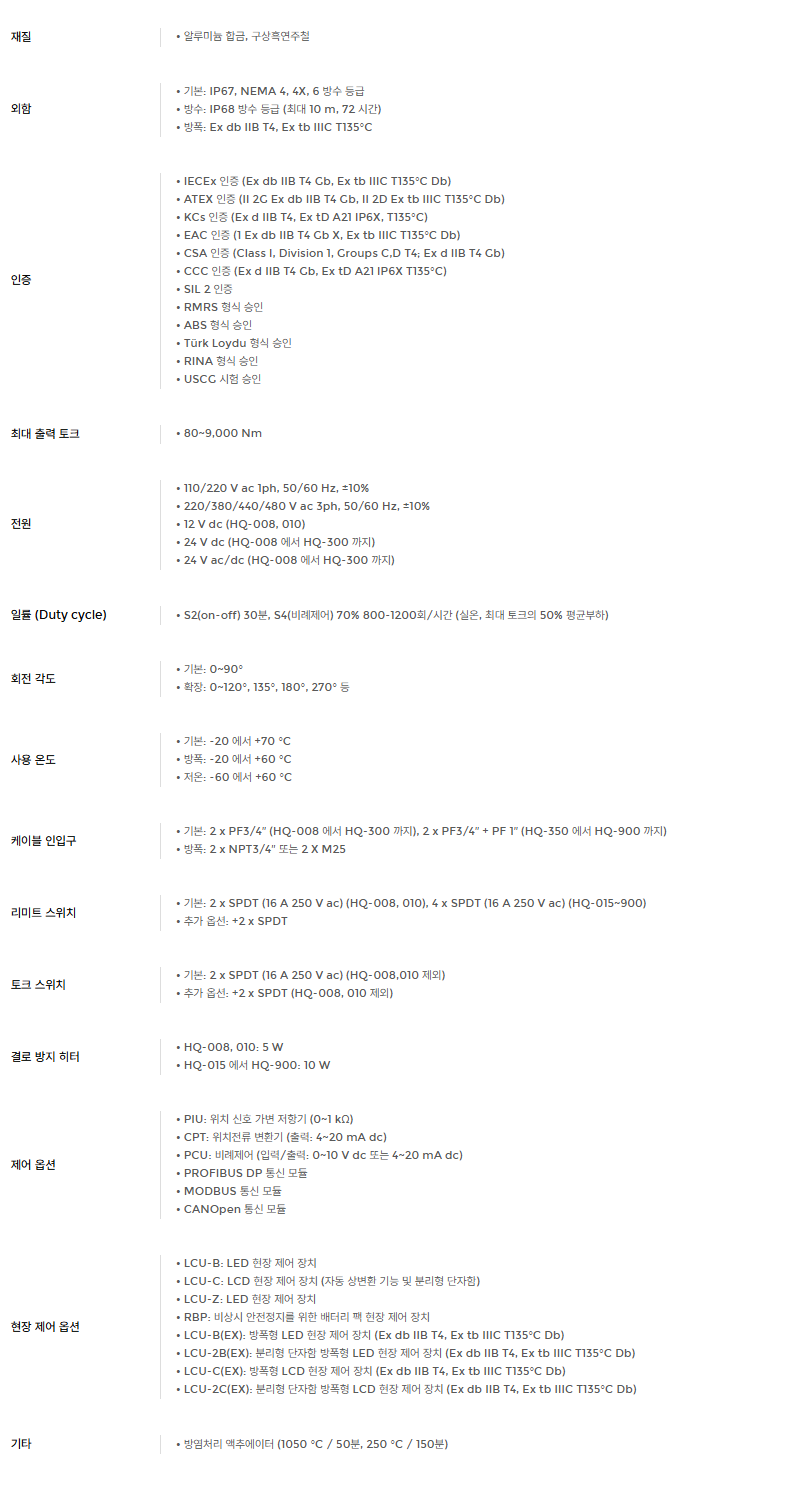

재질

• 알루미늄 합금, 구상흑연주철

외함

• 기본: IP67, NEMA 4, 4X, 6 방수 등급
• 방수: IP68 방수 등급 (최대 10 m, 72 시간)
• 방폭: Ex db IIB T4, Ex tb IIIC T135°C

인증

• IECEx 인증 (Ex db IIB T4 Gb, Ex tb IIIC T135°C Db)
• ATEX 인증 (II 2G Ex db IIB T4 Gb, II 2D Ex tb IIIC T135°C Db)
• KCs 인증 (Ex d IIB T4, Ex tD A21 IP6X, T135°C)
• EAC 인증 (1 Ex db IIB T4 Gb X, Ex tb IIIC T135°C Db)
• CSA 인증 (Class I, Division 1, Groups C,D T4; Ex d IIB T4 Gb)
• CCC 인증 (Ex d IIB T4 Gb, Ex tD A21 IP6X T135°C)
• SIL 2 인증
• RMRS 형식 승인
• ABS 형식 승인
• Türk Loydu 형식 승인
• RINA 형식 승인
• USCG 시험 승인

최대 출력 토크

• 80~9,000 Nm

전원

• 110/220 V ac 1ph, 50/60 Hz, ±10%
• 220/380/440/480 V ac 3ph, 50/60 Hz, ±10%
• 12 V dc (HQ-008, 010)
• 24 V dc (HQ-008 에서 HQ-300 까지)
• 24 V ac/dc (HQ-008 에서 HQ-300 까지)

일률 (Duty cycle)

• S2(on-off) 30분, S4(비례제어) 70% 800-1200회/시간 (실온, 최대 토크의 50% 평균부하)

회전 각도

• 기본: 0~90°
• 확장: 0~120°, 135°, 180°, 270° 등

사용 온도

• 기본: -20 에서 +70 °C
• 방폭: -20 에서 +60 °C
• 저온: -60 에서 +60 °C

케이블 인입구

• 기본: 2 x PF3/4″ (HQ-008 에서 HQ-300 까지), 2 x PF3/4″ + PF 1″ (HQ-350 에서 HQ-900 까지)
• 방폭: 2 x NPT3/4″ 또는 2 X M25

리미트 스위치

• 기본: 2 x SPDT (16 A 250 V ac) (HQ-008, 010), 4 x SPDT (16 A 250 V ac) (HQ-015~900)
• 추가 옵션: +2 x SPDT

토크 스위치

• 기본: 2 x SPDT (16 A 250 V ac) (HQ-008,010 제외)
• 추가 옵션: +2 x SPDT (HQ-008, 010 제외)

결로 방지 히터

• HQ-008, 010: 5 W
• HQ-015 에서 HQ-900: 10 W

제어 옵션

• PIU: 위치 신호 가변 저항기 (0~1 kΩ)
• CPT: 위치전류 변환기 (출력: 4~20 mA dc)
• PCU: 비례제어 (입력/출력: 0~10 V dc 또는 4~20 mA dc)
• PROFIBUS DP 통신 모듈
• MODBUS 통신 모듈
• CANOpen 통신 모듈

현장 제어 옵션

• LCU-B: LED 현장 제어 장치
• LCU-C: LCD 현장 제어 장치 (자동 상변환 기능 및 분리형 단자함)
• LCU-Z: LED 현장 제어 장치
• RBP: 비상시 안전정지를 위한 배터리 팩 현장 제어 장치
• LCU-B(EX): 방폭형 LED 현장 제어 장치 (Ex db IIB T4, Ex tb IIIC T135°C Db)
• LCU-2B(EX): 분리형 단자함 방폭형 LED 현장 제어 장치 (Ex db IIB T4, Ex tb IIIC T135°C Db)
• LCU-C(EX): 방폭형 LCD 현장 제어 장치 (Ex db IIB T4, Ex tb IIIC T135°C Db)
• LCU-2C(EX): 분리형 단자함 방폭형 LCD 현장 제어 장치 (Ex db IIB T4, Ex tb IIIC T135°C Db)

기타

• 방염처리 액추에이터 (1050 °C / 50분, 250 °C / 150분)
