제 품 소 개
| 밸브 특징 |

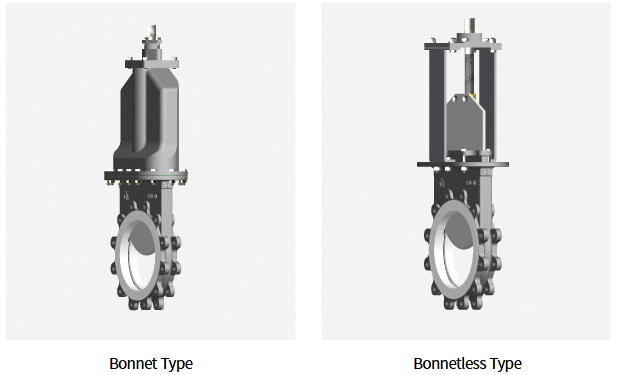

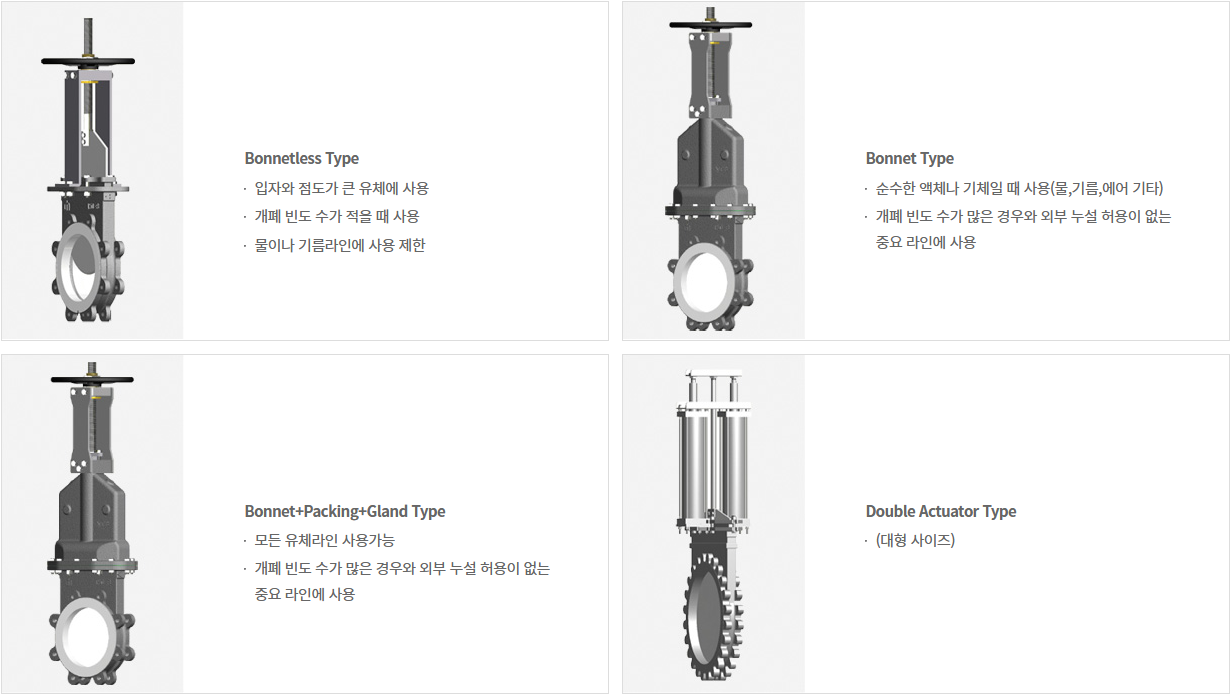

구조 및 모델
바깥나사 구조
밸브 내부, 개폐판(Disc)의 승하강을 담당하는 밸브대(Stem)가 보닛(Bonnet) 외부로 돌출하는 구조로 밸브 열림 시 밸브대가 상승하는 구조
안나사 구조

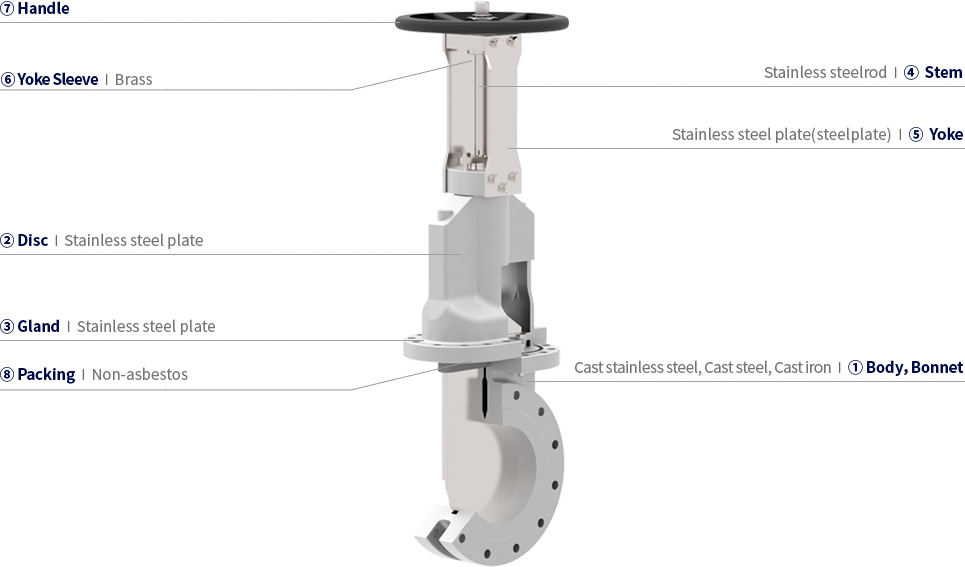

각부 명칭 및 소재
| 번호 | 명칭 | 재료 | 기호 |
| ① | Body，Bonnet | Cast stainless steel Cast steel Cast iron | A351-CF8, A351-CF8M, A351-CF3, A351-CF3M, 등 A216-WCB A536 |
| ② | Disc | Stainless steel plate | A240-304，A240-316 등 |
| ③ | Gland | Stainless steel plate | A240-304 |
| ④ | Stem | Stainless steelrod | A479-304，A479-316 등 |
| ⑤ | Yoke | Stainless steel plate(steelplate) | A240-304，A283-C |
| ⑥ | Yoke Sleeve | Brass | |
| ⑦ | Handle | A536 | |
| ⑧ | Packing | Non-asbestos | PTFE |

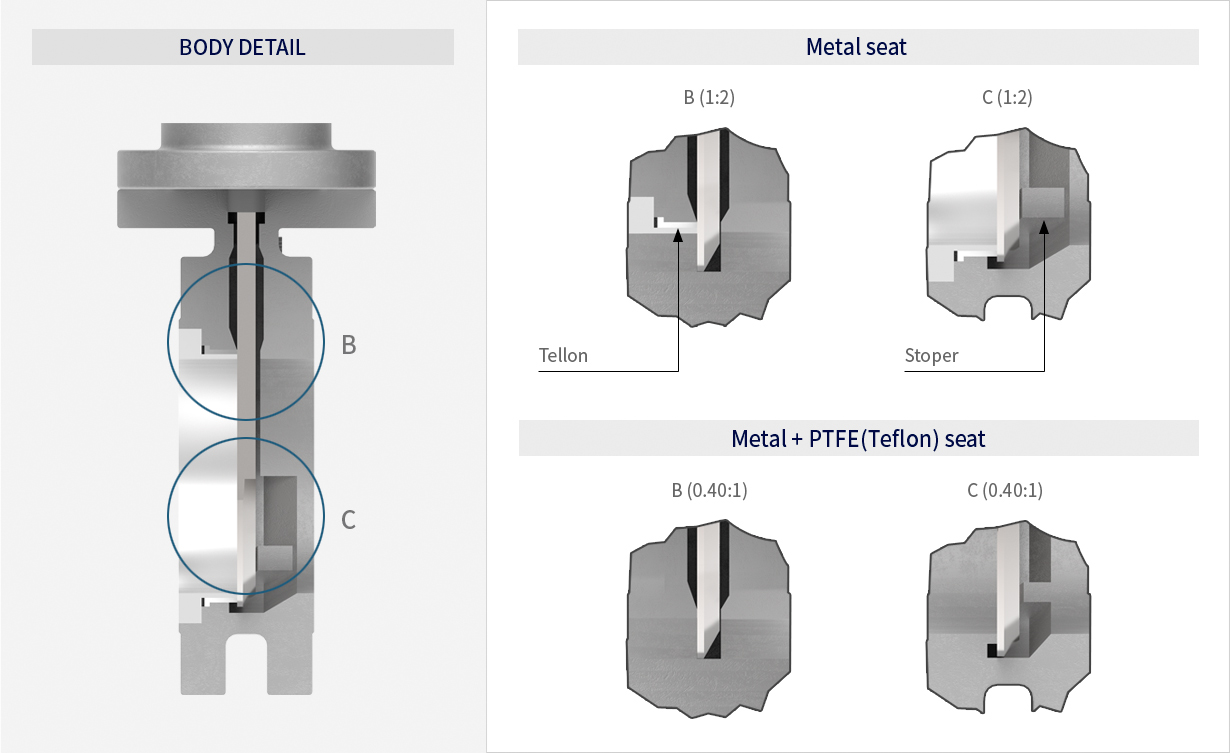

시트 구조

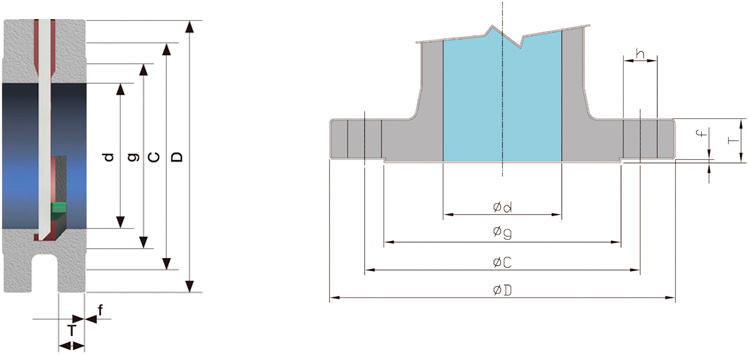

생산 규격
※ 면간 치수는 MSS-SP 81에 따른다.

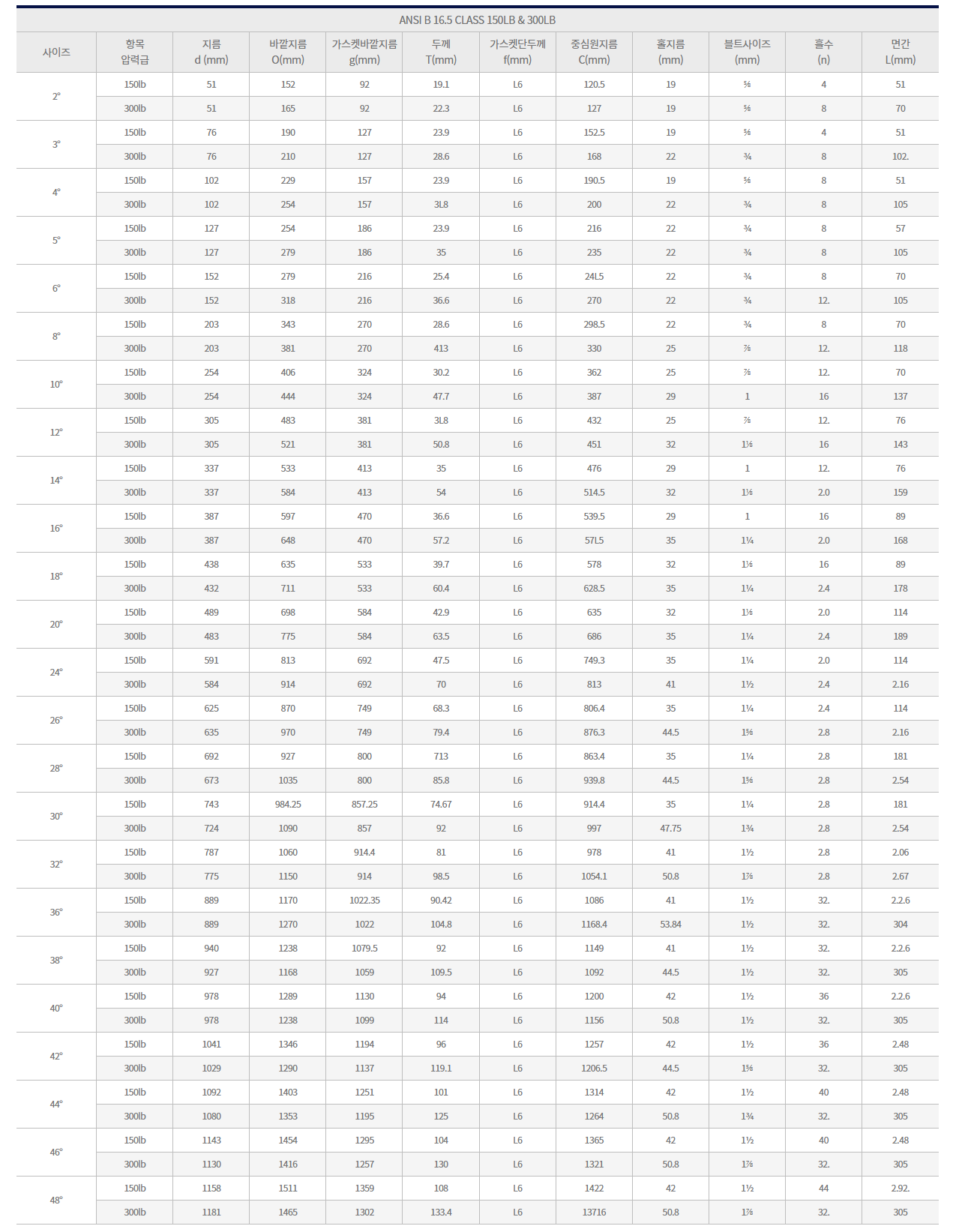

※ 플랜지의 치수는 ANSI B 16.5 CLASS 150LB & 300LB에 따른다. JIS B 2210 CLASS 10Kgf/cm2 & 20Kgf/cm2, DIN PN10, PN16, PN25 규격에 대해서도 제작 가능
