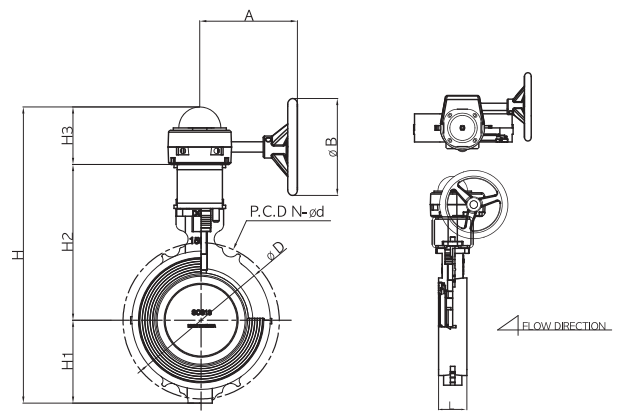

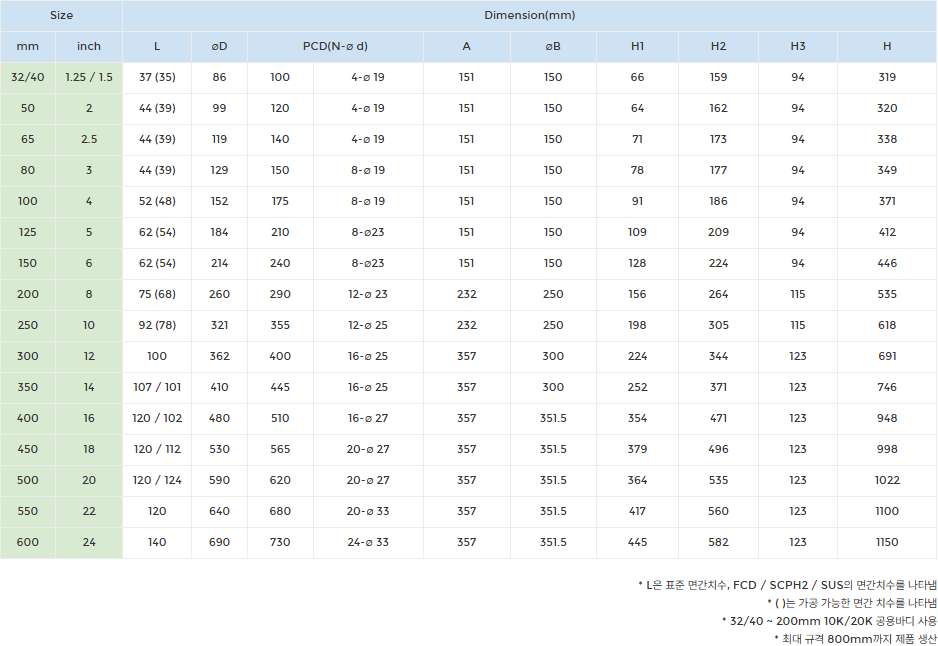

Size		Dimension(mm)
mm	inch	L	∅D	PCD(N-∅ d)		A	∅B	H1	H2	H3	H
32/40	1.25 / 1.5	37 (35)	86	100	4-∅ 19	151	150	66	159	94	319
50	2	44 (39)	99	120	4-∅ 19	151	150	64	162	94	320
65	2.5	44 (39)	119	140	4-∅ 19	151	150	71	173	94	338
80	3	44 (39)	129	150	8-∅ 19	151	150	78	177	94	349
100	4	52 (48)	152	175	8-∅ 19	151	150	91	186	94	371
125	5	62 (54)	184	210	8-∅23	151	150	109	209	94	412
150	6	62 (54)	214	240	8-∅23	151	150	128	224	94	446
200	8	75 (68)	260	290	12-∅ 23	232	250	156	264	115	535
250	10	92 (78)	321	355	12-∅ 25	232	250	198	305	115	618
300	12	100	362	400	16-∅ 25	357	300	224	344	123	691
350	14	107 / 101	410	445	16-∅ 25	357	300	252	371	123	746
400	16	120 / 102	480	510	16-∅ 27	357	351.5	354	471	123	948
450	18	120 / 112	530	565	20-∅ 27	357	351.5	379	496	123	998
500	20	120 / 124	590	620	20-∅ 27	357	351.5	364	535	123	1022
550	22	120	640	680	20-∅ 33	357	351.5	417	560	123	1100
600	24	140	690	730	24-∅ 33	357	351.5	445	582	123	1150

* L은 표준 면간치수, FCD / SCPH2 / SUS의 면간치수를 나타냄

* ( )는 가공 가능한 면간 치수를 나타냄

* 32/40 ~ 200mm 10K/20K 공용바디 사용

* 최대 규격 800mm까지 제품 생산
